1

Para retirar el volante original, le recomendamos seguir nuestro videotutorial detallado para obtener una guía paso a paso.

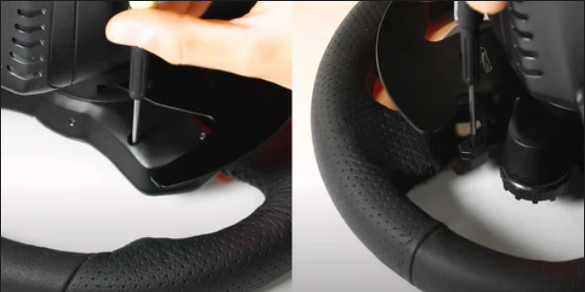

Utilice un destornillador pequeño para quitar los tornillos ubicados en la parte posterior del cubo del volante. Esto incluye los tornillos que sujetan los botones L3 y R3, así como los de LB y RB en la versión de Xbox.

2

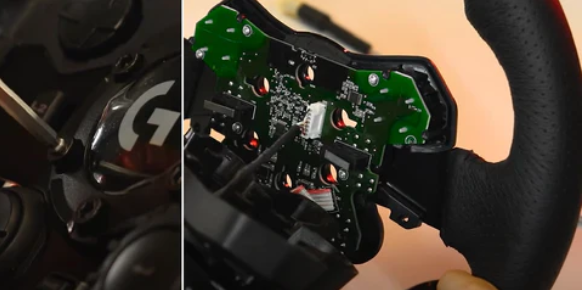

 Desenrosca los 6 tornillos delanteros de la tapa con el logotipo de Logitech y separa la mitad delantera del volante de la base. Si estás trabajando con un G29

3 - SOLO PARA G29

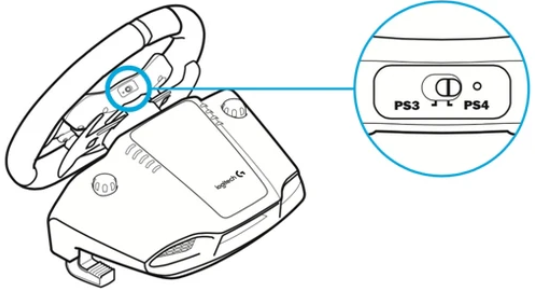

Si está utilizando un modelo G29, observará un interruptor PS3-PS4 en la parte superior del cubo (consulte la foto adjunta para obtener más información). Tenga mucho cuidado al abrir el cubo y separarlo del volante, ya que el mecanismo del interruptor es bastante frágil. Para evitar daños, asegúrese de no golpear ni aplicar fuerza excesiva al interruptor durante el proceso.

4

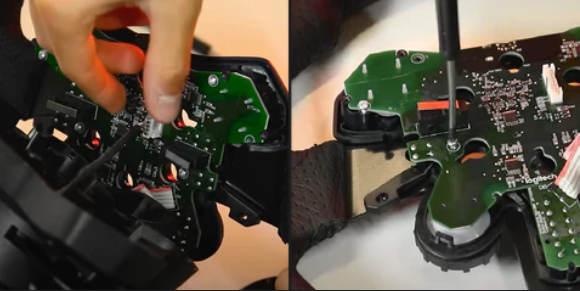

Desconecte con cuidado el cable blanco de la placa de circuito. A continuación, retire la placa de circuito de la bandeja del volante. Esto se puede hacer desatornillando los pequeños tornillos plateados, como se muestra en el vídeo anterior.

5

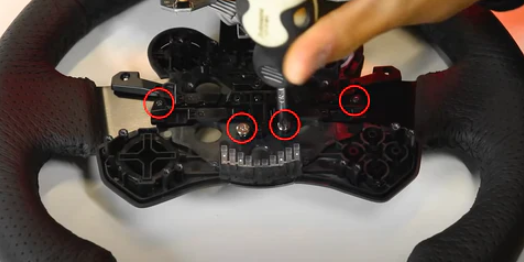

Retire los dos tornillos plateados y los dos tornillos de los botones L2/R2.

6

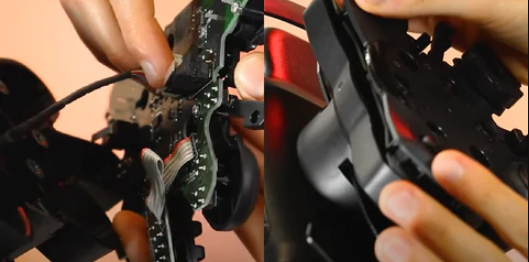

Ahora que se han retirado los cuatro botones originales, comience a volver a ensamblar el hub. Empiece colocando la placa de circuito impreso en su posición, fijándola con los pequeños tornillos plateados y volviendo a conectar el cable blanco. Tenga cuidado al cerrar el hub: asegúrese de que el cable blanco no quede atrapado ni pellizcado por ningún componente interno. Además, si está trabajando en un G29, preste especial atención para asegurarse de que el mecanismo de conmutación PS3-PS4 esté correctamente alineado y funcione. Tenga en cuenta que este mecanismo no está presente en los modelos G923 y G920.

7

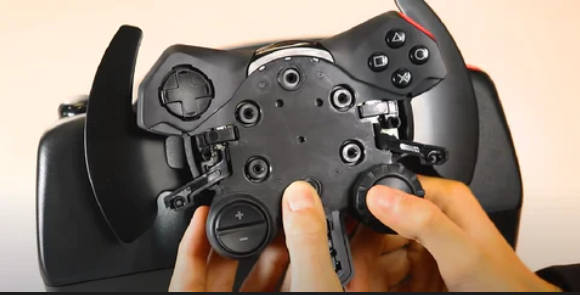

Vuelva a colocar la placa frontal en su posición original, asegurándola firmemente con los pequeños tornillos de la parte posterior que se retiraron al inicio del proceso.

8 - Solo mods Acero

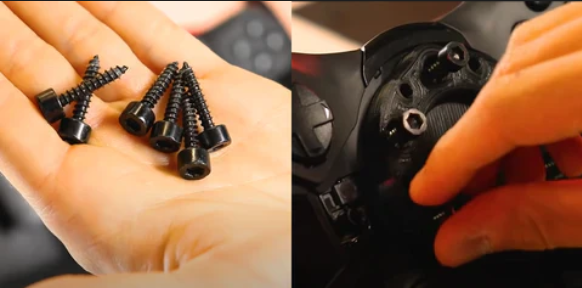

Fije el espaciador al frente utilizando los seis tornillos grandes que venían originalmente en la tapa de Logitech. Apriete estos tornillos adecuadamente, pero tenga cuidado de no apretarlos demasiado, ya que las roscas de los orificios de la base de Logitech son de plástico y pueden dañarse fácilmente.

9

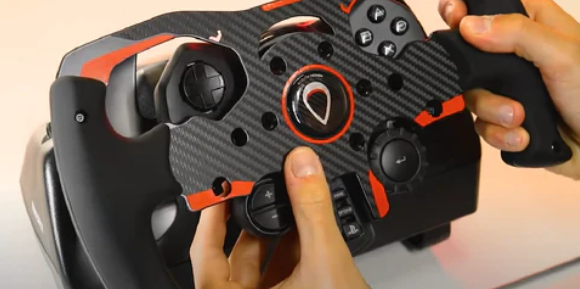

En Mods de acero utilice los 6 tornillos avellanados para fijar el mod al espaciador, en Mods de plastico, usar los seis tornillos grandes que venían originalmente en la tapa de Logitech para este ultimo caso, apriete estos tornillos adecuadamente, pero tenga cuidado de no apretarlos demasiado, ya que las roscas de los orificios de la base de Logitech son de plástico y pueden dañarse fácilmente.

10 - Instalacion Pulsadores

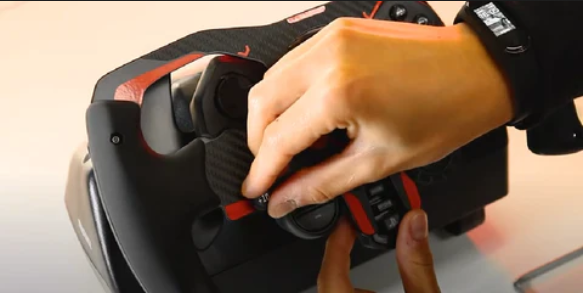

Antes de apretar completamente los tornillos, inserte los cuatro botones negros (incluidos en el kit) en los cuatro orificios de la placa. Encaje cada botón en los mecanismos inferiores. Estos botones están diseñados para encajar de una manera específica. Los dos botones más largos deben colocarse en los orificios de arriba. Estos botones no tienen una orientación específica (izquierda o derecha), así que insértelos en los orificios y gírelos hasta que se alineen correctamente con el mecanismo. Presione firmemente para asegurarse de que queden bien sujetos y no se salgan.

Los dos botones más cortos, sin embargo, están diseñados con una orientación «izquierda» y «derecha». Toma uno de estos botones e insértalo en uno de los orificios restantes (los más alejados del centro del volante). Gira el botón hasta que se alinee con el mecanismo. Si no encaja correctamente, intenta insertarlo en el orificio opuesto.
